Miejsce pochodzenia: | Shenzhen, Chiny |
---|---|
Nazwa handlowa: | Lunfeng |
Orzecznictwo: | ISO9001:2015 |
Numer modelu: | LFZDX110 |
Minimalne zamówienie: | 1 kawałek |
Cena: | Negotiable |
Szczegóły pakowania: | <i>First put into a polybag, then paked into a carton.</i> <b>Najpierw włożyć do torebki, a następni |
Czas dostawy: | 7-25 dni roboczych, Do negocjacji |
Zasady płatności: | T/T, Western Union |
Możliwość Supply: | 500000 sztuk / sztuk na miesiąc |
Nazwa: | Czarny LCD Okno LED Dotykowy przełącznik membranowy LED Matowy wygląd | Materiał: | PET, poliester (PET), poliester 0,15 mm |
---|---|---|---|
Tylny klej: | 3M467/468, | Zabarwienie: | Kolor Pantone/RAL, czerwony, zielony, czarny, biały |
Funkcja: | matowa powierzchnia, srebrny obwód | Złącze: | Raster 2,54 mm, czarne złącze, |
Klucz: | tłoczone klawisze z metalowymi kopułkami, | DOPROWADZIŁO: | kolorowe diody led, BEZ filmu LGF |
Okno: | czarne okienko LCD, bez otworów po dziurkaczu | ||
High Light: | Matowy przełącznik membranowy LED,przełącznik membranowy LED 60 Hz,matowa klawiatura membranowa LED |

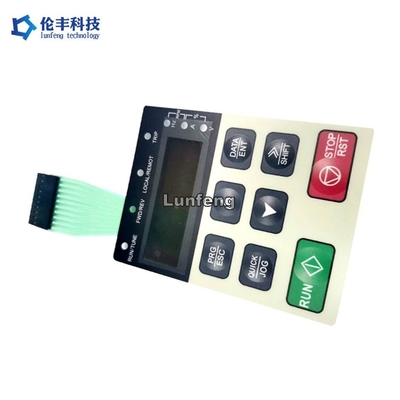

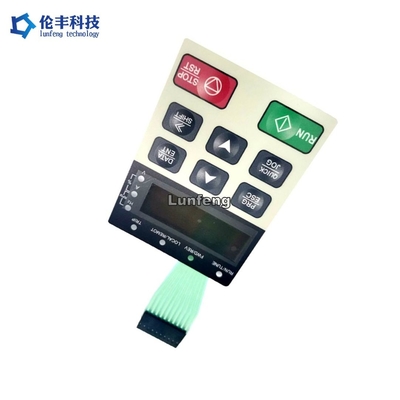

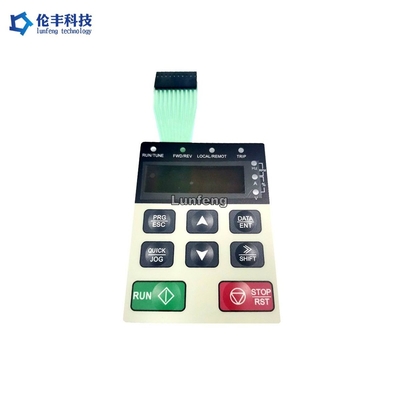

Czarny LCD Okno LED Dotykowy przełącznik membranowy LED Matowy wygląd
Struktura klawiatury membranowej
Struktura 1, 4 warstw: nakładka graficzna + element dystansowy + obwód (może to być obwód PET lub obwód FPC) + klej z tyłu
Struktura 2, 6 warstw:
Nakładka graficzna + element dystansowy: element ustalający kopuły + element dystansowy + obwód (może to być obwód PET lub obwód FPC) + klej tylny;
3, inna struktura
1. Nakładka + klej gumowy + gumowa klawiatura + klej gumowy + element ustalający + element dystansowy + obwód + klej tylny;
2. Nakładka + element dystansowy + element ustalający + obwód PCB;
Istnieje również wiele innych rodzajów struktur struktury klawiatur interfejsu.Opiera się na rzeczywistych potrzebach klienta i możemy zaprojektować odpowiednią i ekonomiczną strukturę do ostatecznego zastosowania naszego klienta.
Opis przełącznika membranowego
Przełącznik membranowy ma zwykle 6 lub więcej lub mniej warstw.Górna warstwa przełącznika membranowego to interfejs nakładki graficznej między użytkownikiem a maszyną.Drugą krytyczną warstwą jest warstwa obwodu.Może to być również PET, FPC lub PCB.Wszystkie warstwy są zwykle łączone za pomocą klejów samoprzylepnych.Kontakt między dwoma ścieżkami może być wykonany przez drukowaną podkładkę zwierającą lub przez metalową kopułę, która stoi na nogach.
Aplikacje:
Nasza przewaga:
Przedmiotów | Srebrny obwód drukowany | Wytrawiony miedzią obwód FPC |
Materiał | PET (poliester) | Miedź |
Konduktor | Drukowane srebro | Miedź |
Palce kontaktowe | Srebro i węgiel | Pozłacany |
Podkładki pod przyciski kontaktowe | Srebro | Pozłacany |
Życie i niezawodność | normalna | Dobry |
Stabilność | normalna | Dobry |
Opór | niski | Bardzo niski |
Koszt | niski | wysoki |
Czas realizacji | 2-3 dni | 7-10 dni |
Poziom |
0,5 mm (nie sugerowane), 1,0 mm, 1,27 mm, 2,54 mm |
0,5 mm, 1,0 mm, 1,27 mm, 2,54 mm |
1. Właściwości elektryczne | Przełącznik membranowy | ||
Poziom elektryczny: | 35V(DC), 100mA,1W | ||
Rezystancja kontaktu: | 10Ω ~ 500 Ω | ||
Rezystancja izolacji: | 100MΩ/100V | ||
Dielektryki Odporność na napięcie: | 250VRms(50~60Hz 1min) | ||
Czas rozmowy: | ≤ 5 ms | ||
Dożywotni: | Typ płaski ≥ 5 000 000;Typ dotykowy ≥ 1 000 000 | ||
Składanie ogona: | R>1180 | ||
2. Właściwości mechaniczne | |||
Siła operacyjna: | Typ płaski 57~284g (2~10 uncji);Typ dotykowy 170 ~ 397 g (6 ~ 14 uncji) | ||
Skok przełącznika: | Typ płaski 0,1 ~ 0,5 mm;Typ dotykowy 0,6 ~ 1,5 mm | ||
3. Warunki środowiskowe i przechowywania | |||
Operacja Temperatura: | -40°C ~ +80°C | ||
Temperatura przechowywania: | -40°C ~ +80°C | ||
Wilgotność: | 40°C, 90%~95%, 240 godzin |
Często zadawane pytania:
P1: Czy jesteś fabryką lub firmą handlową?
Odp .: Lunfeng jest producentem / fabryką przełączników membranowych / nakładek graficznych.Specjalizujemy się w przełącznikach membranowych od 26 lat.
P2: Czy mój plik przełączania jest bezpieczny, jeśli wyślę go do produkcji?
Odp .: Szanujemy uprawnienia projektowe klienta i nigdy nie wyprodukujemy przełącznika membranowego / nakładki graficznej dla kogoś innego bez
Twoje pozwolenie.NDA jest dopuszczalne.
P3: Czy możesz skopiować próbki przełączników membranowych/nakładek graficznych bez pliku?
Odp .: Tak, możemy sklonować przełącznik membranowy / nakładkę graficzną zgodnie z twoimi próbkami.
P4: Jaką płatność akceptujesz?
O: TT/Western Union.
P5: Jaki jest twój sposób wysyłki?
Odp .: 1. Posiadamy własnego spedytora do wysyłki towarów przez DHL, UPS, FEDEX, TNT, EMS.
2. Jeśli masz własnego spedytora, możemy z nim nawiązać współpracę.
P6: A co z MOQ?
Odp .: 1 szt., Ale zwykle 5 szt. Próbek do przełącznika membranowego, 10 szt. Do nakładki membranowej.
P7: Jaki jest twój główny rynek?
Odp .: Europa, USA, Brazylia, Rosja, Turcja, Iran, Austrialia, Singapur...
