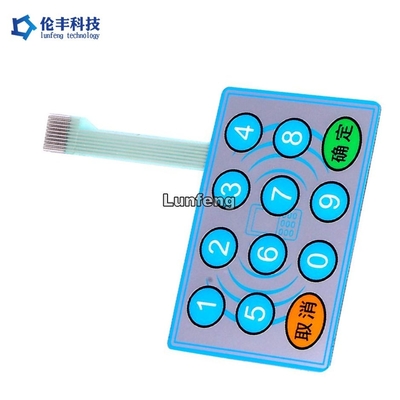

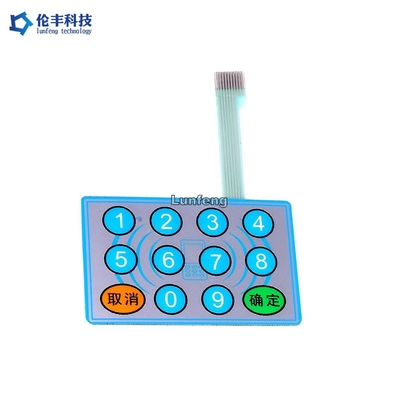

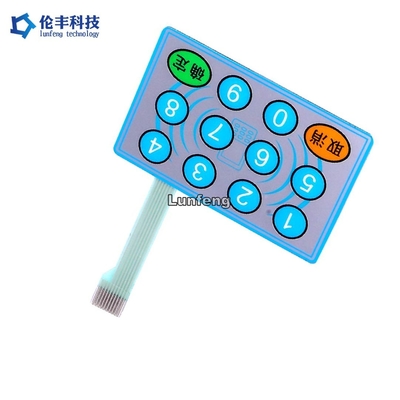

Dostosowany płaski przełącznik membranowy, drukowanie gumowej nakładki panelu sterowania klawiatury

Dostosowany płaski przełącznik membranowy, drukowanie gumowej nakładki panelu sterowania klawiatury

Nazwa marki:	Lunfeng
Numer modelu:	LFZDX154
MOQ:	1 kawałek
Cena £:	negotiable
Warunki płatności:	T/T, Western Union
Zdolność do zaopatrzenia:	500000 sztuk / sztuk na miesiąc

Szczegółowe informacje

Opis produktu

Szczegółowe informacje

Miejsce pochodzenia:

Shenzhen, Chiny

Orzecznictwo:

ISO9001:2015

Nazwa:

Fabrycznie dostosowany przełącznik z płaską membraną, gumowa klawiatura z nadrukiem na panelu sterow

Materiał:

PET, poliester (PET), poliester

Tylny klej:

3M467/468, 3M9448

Zabarwienie:

Kolor Pantone/RAL, CZARNY, biały, ŻÓŁTY

Funkcja:

matowa powierzchnia, obwód FPC

Złącze:

Skok 1,0 mm, czarne złącze, niestandardowy rozmiar

Klucz:

płaskie klawisze z metalowymi kopułkami,

DOPROWADZIŁO:

4 diody LED, BEZ filmu LGF

Okno:

JEDNO okienko LCD, bez dziurkaczy

Szczegóły pakowania:

First put into a polybag, then paked into a carton. Najpierw włożyć do torebki, a następni

Możliwość Supply:

500000 sztuk / sztuk na miesiąc

Podkreślić:

Klej 3M467 płaski przełącznik membranowy
,
nakładka panelu sterowania obwodu FPC
,
nakładka panelu sterowania Pitch 1.0mm

Opis produktu

Fabrycznie dostosowany przełącznik z płaską membraną, gumowa klawiatura z nakładką panelu sterowania

Przełączniki membranowe są wszędzie, wystarczy się rozejrzeć, ale ile osób naprawdę zwraca uwagę na projekt obwodu?Zazwyczaj inżynierowie i projektanci HMI koncentrują się najpierw na widocznych elementach projektu, takich jak nakładki, kolory Pantone i podświetlenie.Następnie nacisk kładzie się zwykle na projekt klawiatury, taki jak mechanizm przełączania, materiał klawiatury i reakcja dotykowa.Niestety, zbyt często projektanci i inżynierowie nie zwracają wystarczającej uwagi na jedną z najważniejszych cech konstrukcyjnych przełącznika membranowego, tj. elastyczny obwód za nakładką.

Aplikacje:

AGD i urządzenie

Systemy ochrony bezpieczeństwa z kodem szyfrującym

Różne branżowe panele kontrolne

elektronika użytkowa i artykuł 3C

Thrrapy system medyczny i urządzenie

Różne automatyczne sterowanie maszyną

Sprzęt telekomunikacyjny

Wyposażenie medyczne

Urządzenia przemysłowe

Wyposażenie domu

Pilot zdalnego sterowania

Układ sterowania

Nasza przewaga:

Koncentrujemy się na przełączniku membranowym i powiązanych elementach.

Silne możliwości badawczo-rozwojowe

Stabilny w jakości

Konkurencyjna cena

Krótki czas realizacji próbek i produkcji masowej

Dostępny cały projekt rozwiązania

Przedmiotów Srebrny obwód drukowany Wytrawiony miedzią obwód FPC

Materiał PET (poliester) Miedź

Konduktor Drukowane srebro Miedź

Palce kontaktowe Srebro i węgiel Pozłacany

Podkładki pod przyciski kontaktowe Srebro Pozłacany

Życie i niezawodność normalna Dobry

Stabilność normalna Dobry

Opór niski Bardzo niski

Koszt niski wysoki

Czas realizacji 2-3 dni 7-10 dni

Poziom
0,5 mm (nie sugerowane), 1,0 mm, 1,27 mm, 2,54 mm

0,5 mm, 1,0 mm, 1,27 mm, 2,54 mm

1. Właściwości elektryczne Przełącznik membranowy

Poziom elektryczny: 35V(DC), 100mA,1W

Rezystancja kontaktu: 10Ω ~ 500 Ω

Rezystancja izolacji: 100MΩ/100V

Dielektryki Odporność na napięcie: 250VRms(50~60Hz 1min)

Czas rozmowy: ≤ 5 ms

Dożywotni: Typ płaski ≥ 5 000 000;Typ dotykowy ≥ 1 000 000

Składanie ogona: R>1180

2. Właściwości mechaniczne

Siła operacyjna: Typ płaski 57~284g (2~10 uncji);Typ dotykowy 170 ~ 397 g (6 ~ 14 uncji)

Skok przełącznika: Typ płaski 0,1 ~ 0,5 mm;Typ dotykowy 0,6 ~ 1,5 mm

3. Warunki środowiskowe i przechowywania

Operacja Temperatura: -40°C ~ +80°C

Temperatura przechowywania: -40°C ~ +80°C

Wilgotność: 40°C, 90%~95%, 240 godzin

Często zadawane pytania:

P1: Czy jesteś fabryką lub firmą handlową?
Odp .: Lunfeng jest producentem / fabryką przełączników membranowych / nakładek graficznych.Specjalizujemy się w przełącznikach membranowych od 26 lat.

P2: Czy mój plik przełączania jest bezpieczny, jeśli wyślę go do produkcji?
Odp .: Szanujemy uprawnienia projektowe klienta i nigdy nie wyprodukujemy przełącznika membranowego / nakładki graficznej dla kogoś innego bez
Twoje pozwolenie.NDA jest dopuszczalne.

P3: Czy możesz skopiować próbki przełączników membranowych/nakładek graficznych bez pliku?
Odp .: Tak, możemy sklonować przełącznik membranowy / nakładkę graficzną zgodnie z twoimi próbkami.

P4: Jaką płatność akceptujesz?
O: TT/Western Union.

P5: Jaki jest twój sposób wysyłki?
Odp .: 1. Posiadamy własnego spedytora do wysyłki towarów przez DHL, UPS, FEDEX, TNT, EMS.
2. Jeśli masz własnego spedytora, możemy z nim nawiązać współpracę.

P6: A co z MOQ?
Odp .: 1 szt., Ale zwykle 5 szt. Próbek do przełącznika membranowego, 10 szt. Do nakładki membranowej.

P7: Jaki jest twój główny rynek?
Odp .: Europa, USA, Brazylia, Rosja, Turcja, Iran, Austrialia, Singapur...
