Miejsce pochodzenia: | Shenzhen, Chiny |
---|---|
Nazwa handlowa: | Lunfeng |
Orzecznictwo: | ISO9001:2015 |
Numer modelu: | LFZDX101 |
Minimalne zamówienie: | 1 kawałek |
Cena: | Negotiable |
Szczegóły pakowania: | <i>First put into a polybag, then paked into a carton.</i> <b>Najpierw włożyć do torebki, a następni |
Czas dostawy: | 7-25 dni roboczych, Do negocjacji |
Zasady płatności: | T/T, Western Union |
Możliwość Supply: | 500000 sztuk / sztuk na miesiąc |
Materiał: | PET, poliester (PET), 0,15 mm MATOWY PET | Tylny klej: | Klej 3M9448 3M |
---|---|---|---|
Zabarwienie: | Kolor Pantone/RAL, żółty, szary | Funkcja: | matowa powierzchnia, srebrne kable obwodów |
Złącze: | Podziałka 2,54 mm, czarna obudowa z tworzywa sztucznego | Klucz: | klawisze dotykowe, metalowe kopułki, |
DOPROWADZIŁO: | kolorowe diody LED, brak folii LGF; | Okno: | Brak okna LCD, jeden dziurkacz |
High Light: | NO LGF Płaski przełącznik membranowy,kolorowy przełącznik membranowy PET,płaski przełącznik membranowy PET |

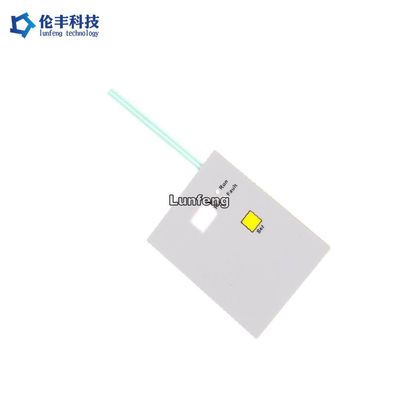

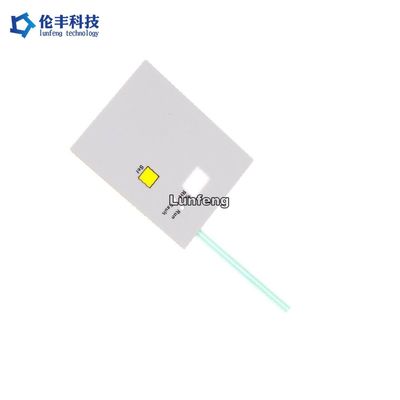

Klawiatura z samoprzylepną membraną OEM 3M, przełącznik z membraną płaską
Komponenty przełącznika membranowego
Nakładka graficzna
Nakładki graficzne to cienka folia z warstwą zadruku, która pełni rolę górnej powierzchni produktu.Mogą być dekoracyjne lub proste w konstrukcji.Możesz wytłoczyć nakładki graficzne lub grafika może pomóc w wskazaniu lokalizacji przełączania.
Klawiatury
Klawiatury to zestaw przycisków ułożonych w blok, które stają się interfejsem produktów.Klawiatury oferują szeroką gamę opcji, aby osiągnąć pożądane wrażenia użytkownika.Typowe materiały na klawiaturę to:
Tworzywa elastomerowe formowane ciśnieniowo
Twarde klawisze zamontowane w ramce
Połączenie twardego klucza i elastomerów
Spoiwo
Kleje samoprzylepne to cienkie warstwy taśmy, które przyklejają kopułki do obwodu.Kleje mogą pomóc chronić przełącznik przed zanieczyszczeniami, zapewnić barierę dla wilgoci lub inne czynniki środowiskowe.
Kopuły metalowe
Metalowe kopułki to normalnie otwarte styki, które po naciśnięciu zamykają obwód.Kopułki metalowe, znane również jako kopułki dotykowe, zapewniają użytkownikowi informację dotykową i są dostępne w różnych rozmiarach, stylach i siłach.Kopuły mają żywotność do 10 milionów pras.Snaptron może produkować niestandardowe kopuły przy minimalnym czasie realizacji.
Elementy dystansowe/Uchwyty
Kieszeń podtrzymująca może utrzymać kopułę na miejscu bez potrzeby stosowania warstwy klejącej.Warstwa dystansowa zapewnia miejsce na kopułę pod nakładką graficzną.Może również zawierać kanały wentylacyjne, które umożliwiają przepływ powietrza pod nakładką graficzną podczas naciskania różnych przełączników.Elementy dystansowe eliminują potrzebę odpowietrzania każdej kieszeni przełącznika przez płytkę drukowaną.
[kopułki dotykowe z przekładką]
Okrążenie
Obwód może być jednostronny, dwustronny lub nawet elastyczny w niektórych zastosowaniach, znany również jako obwód elastyczny.Kopułki są umieszczone na podkładkach obwodów, a po wciśnięciu powodują zamknięcie styku.
Metalowe kopułki są umieszczone na podkładkach kontaktowychMetalowe kopułki to tylko jeden z wielu elementów przełącznika, które razem tworzą złożony interfejs człowiek-maszyna.
Aplikacje:
Nasza przewaga:
Przedmiotów | Srebrny obwód drukowany | Obwód FPC z wytrawionym miedzią |
Materiał | PET (Poliester) | Miedź |
Konduktor | Drukowane srebro | Miedź |
Kontakt z palcami | Srebro i węgiel | Pozłacany |
Podkładki z przyciskami kontaktowymi | Srebro | Pozłacany |
Życie i niezawodność | normalna | Dobry |
Stabilność | normalna | Dobry |
Opór | niski | Bardzo niski |
Koszt | niski | wysoki |
Czas realizacji | 2-3 dni | 7-10 dni |
Poziom |
0,5 mm (nie sugerowane), 1,0 mm, 1,27 mm, 2,54 mm |
0,5 mm, 1,0 mm, 1,27 mm, 2,54 mm |
1. Właściwości elektryczne | Przełącznik membranowy | ||
Poziom elektryczny: | 35V(DC), 100mA,1W | ||
Odporność na kontakt: | 10Ω~500Ω | ||
Rezystancja izolacji: | 100MΩ/100V | ||
Dielektryki Rezystancja napięciowa: | 250VRms (50~60Hz 1min) | ||
Czas rozmowy: | ≤ 5 ms | ||
Dożywotni: | Typ płaski ≥ 5 000 000;Typ dotykowy ≥ 1 000 000 | ||
Składanie ogona: | R>1,180 | ||
2. Właściwości mechaniczne | |||
Siła operacyjna: | Typ płaski 57~284g (2~10oz);Typ dotykowy 170 ~ 397 g (6 ~ 14 uncji) | ||
Skok przełącznika: | Typ płaski 0,1 ~ 0,5 mm;Typ dotykowy 0,6 ~ 1,5 mm | ||
3. Warunki środowiskowe i warunki przechowywania | |||
Operacja Temperatura: | -40°C ~ +80°C | ||
Temperatura przechowywania: | -40°C ~ +80°C | ||
Wilgotność: | 40°C, 90%~95%, 240 godzin |
Często zadawane pytania:
P1: Czy jesteś fabryką lub firmą handlową?
Odp .: Lunfeng jest producentem/fabryką przełączników membranowych/nakładek graficznych.Specjalizujemy się w memrbane switch od 26 lat.
P2: Czy mój plik przełącznika jest bezpieczny, jeśli wyślę go do produkcji?
Odp .: Szanujemy autorytet klienta i nigdy nie wyprodukujemy przełącznika membranowego / nakładki graficznej dla kogoś innego bez
Twoje pozwolenie.Umowa NDA jest akceptowalna.
P3: Czy można skopiować próbki przełącznika membranowego/nakładki graficznej bez pliku?
Odp .: Tak, możemy sklonować przełącznik membranowy / nakładkę graficzną zgodnie z twoimi próbkami.
P4: Jaką płatność akceptujesz?
Odp.: TT/Western Union.
P5: Jaki jest twój sposób wysyłki?
Odp .: 1. Posiadamy własnego spedytora do wysyłki towarów przez DHL, UPS, FEDEX, TNT, EMS.
2. Jeśli posiadasz własnego spedytora, możemy z nim współpracować.
P6: A co z MOQ?
Odp .: 1 szt, ale zwykle 5 szt. próbek do przełącznika membranowego, 10 szt. do nakładki membranowej.
P7: Jaki jest twój główny rynek?
Odp .: Europa, USA, Brazylia, Rosja, Turcja, Iran, Austrialia, Singapur...
