| Miejsce pochodzenia: | Shenzhen, Chiny |
|---|---|
| Nazwa handlowa: | Lunfeng |
| Orzecznictwo: | ISO9001:2015 |
| Numer modelu: | LFMS-394 |
| Minimalne zamówienie: | 1 kawałek |
| Cena: | Negotiable |
| Szczegóły pakowania: | <i>First put into a polybag, then paked into a carton.</i> <b>Najpierw włożyć do torebki, a następni |
| Czas dostawy: | 7-25 dni roboczych, Do negocjacji |
| Zasady płatności: | T/T, Western Union |
| Możliwość Supply: | 500000 sztuk / sztuk na miesiąc |
| Nazwa produktu: | Klawiatura PET Membrane Switch z diodami LED i obwodem FPC dla produktów Ericsson | Użyty na: | Sprzęt telekomunikacyjny |
|---|---|---|---|

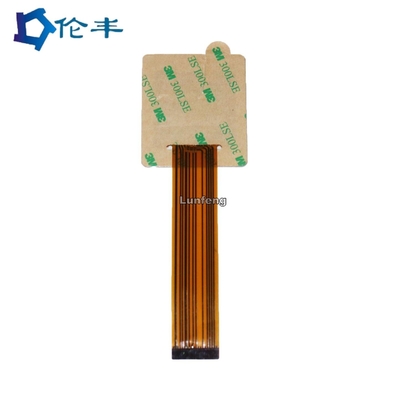

| Zabarwienie: | Kolor Pantone RAL, niebieski, zielony, biały | Tylny klej: | 3M 300 LSE |
| Funkcja: | metalowe kopułki, matowa powierzchnia, zielona dioda LED | Typ przełącznika: | Klawiatura membranowa |
| Złącze: | Złącze żeńskie 2,54 mm | Klucz: | tłoczenie klucza |
| kabel: | niestandardowa długość kabla | Orzecznictwo: | ISO9001 ISO14001 ROHS CI FDA SGS |
| High Light: | Klawiatura membranowa z diodami LED,Ericsson Products Klawiatura membranowa,Klawiatura membranowa PET |
||

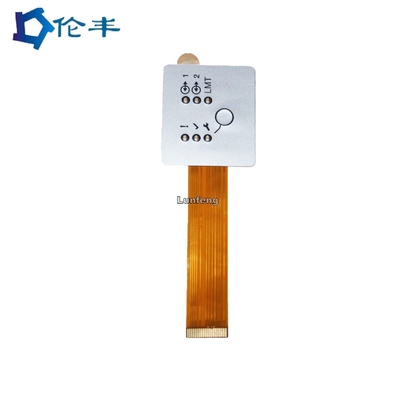

Klawiatura PET Membrane Switch z diodami LED i obwodem FPC dla produktów Ericsson
Komponenty przełącznika membranowego
Przełączniki membranowe składają się z dwóch elastycznych obwodów drukowanych, fizycznie oddzielonych przekładką.Po naciśnięciu przycisku otwory w przekładce umożliwiają stykanie się dwóch obwodów, kończąc obwód.Zadrukowana górna warstwa jest znana jako nakładka graficzna.Jest zwykle wykonany z przezroczystego poliwęglanu lub poliestru i ma nadruk na odwrocie, aby chronić obraz przed zużyciem, rozpuszczalnikami i ścieraniem.
Przełączniki membranowe w połączeniu z komponentami, takimi jak dotykowa kopułka, nakładka graficzna lub zintegrowane diody LED lub rezystory, mogą zapewnić projektantowi praktycznie nieograniczone możliwości tworzenia idealnego niestandardowego interfejsu użytkownika dla swoich produktów.
Przełączniki membranowe są cienką, trwałą formą przełączania chwilowego, która jest powszechnie stosowana w przemyśle.Przełącznik membranowy składa się z kilku warstw, w tym miękkiego materiału izolacyjnego i materiału elektrycznego, ze swobodną blokadą i funkcją dotykową.Jest zmontowany z funkcją włącznika, panelu przedniego, nakładek graficznych, przezroczystych okien LCD, wbudowanej diody LED, panelu z obwodami miękkimi, złącza męskiego i podświetlenia elektroluminescencyjnego (EL).
Nasza przewaga:
Koncentrujemy się na przełączniku membranowym i powiązanych elementach.
Silne możliwości badawczo-rozwojowe
Stabilna jakość
Konkurencyjna cena
Krótki czas realizacji próbek i produkcji masowej
Dostępny cały projekt rozwiązania
Aplikacje:
* sprzęt AGD i urządzenie
* Systemy ochrony bezpieczeństwa z kodem szyfrowym
* Różne panele sterowania przemysłowego
* elektronika użytkowa i przedmiot 3C
* System i urządzenie medyczne do terapii
* Różne automatyczne klawiatury sterujące maszyną
* Sprzęt telekomunikacyjny
* Wyposażenie medyczne
* Urządzenia przemysłowe
* Wyposażenie domu
* Pilot zdalnego sterowania
* Układ sterowania
| Przedmiotów | Srebrny obwód drukowany | Obwód FPC z wytrawionym miedzią |
| Materiał | PET (Poliester) | Miedź |
| Konduktor | Drukowane srebro | Miedź |
| Kontakt z palcami | Srebro i węgiel | Pozłacany |
| Podkładki przycisków kontaktowych | Srebro | Pozłacany |
| Życie i niezawodność | normalna | dobry |
| Stabilność | normalna | dobry |
| Opór | Niska | Bardzo niski |
| Koszt | Niska | wysoka |
| Czas realizacji | 2-3 dni | 7-10 dni |
| Poziom | 0,5 mm (nie sugerowane), 1,0 mm, 1,27 mm, 2,54 mm | 0,5 mm, 1,0 mm, 1,27 mm, 2,54 mm |
|
1. Właściwości elektryczne |
Przełącznik membranowy |
||
|
Poziom elektryczny: |
35V(DC), 100mA,1W |
||
|
Odporność na kontakt: |
10Ω~500Ω |
||
|
Rezystancja izolacji: |
100MΩ/100V |
||
|
Dielektryki Rezystancja napięciowa: |
250VRms (50~60Hz 1min) |
||
|
Czas rozmowy: |
≤ 5ms |
||
|
Dożywotni: |
Typ płaski ≥ 5 000 000;Typ dotykowy ≥ 1 000 000 |
||
|
Składanie ogona: |
R>1,180 |
||
|
|
|
||
|
2. Właściwości mechaniczne |
|
||
|
Siła operacyjna: |
Typ płaski 57~284g (2~10 uncji);Typ dotykowy 170~397g (6~14oz) |
||
|
Skok przełącznika: |
Typ płaski 0,1 ~ 0,5 mm;Typ dotykowy 0,6 ~ 1,5 mm |
||
|
|
|
||
|
3. Warunki środowiskowe i przechowywania |
|
||
|
Operacja Temperatura: |
-40°C ~ +80°C |
||
|
Temperatura przechowywania: |
-40°C ~ +80°C |
||
|
Wilgotność: |
40°C, 90%~95%, 240 godzin |
Często zadawane pytania:
P1: Czy jesteś fabryką lub firmą handlową?
Odp .: Lunfeng jest producentem/fabryką przełączników membranowych/nakładek graficznych.Specjalizujemy się w memrbane switch od 26 lat.
P2: Czy mój plik przełącznika jest bezpieczny, jeśli wyślę go do produkcji?
Odp .: Szanujemy autorytet klienta i nigdy nie wyprodukujemy przełącznika membranowego / nakładki graficznej dla kogoś innego bez
Twoje pozwolenie.Umowa NDA jest akceptowalna.
P3: Czy można skopiować próbki przełącznika membranowego/nakładki graficznej bez pliku?
Odp .: Tak, możemy sklonować przełącznik membranowy / nakładkę graficzną zgodnie z twoimi próbkami.
P4: Jaką płatność akceptujesz?
Odp.: TT/Western Union.
P5: Jaki jest twój sposób wysyłki?
Odp .: 1. Posiadamy własnego spedytora do wysyłki towarów przez DHL, UPS, FEDEX, TNT, EMS.
2. Jeśli posiadasz własnego spedytora, możemy z nim współpracować.
P6: A co z MOQ?
Odp .: 1 szt, ale zwykle 5 szt. próbek do przełącznika membranowego, 10 szt. do nakładki membranowej.
P7: Jaki jest twój główny rynek?
Odp .: Europa, USA, Brazylia, Rosja, Turcja, Iran, Austrialia, Singapur...
