| Miejsce pochodzenia: | Shenzhen, Chiny |
|---|---|
| Nazwa handlowa: | Lunfeng |
| Orzecznictwo: | ISO9001:2015 |
| Numer modelu: | CMK023 |
| Minimalne zamówienie: | 1 kawałek |
| Cena: | Negotiable |
| Szczegóły pakowania: | <i>First put into a polybag, then paked into a carton.</i> <b>Najpierw włożyć do torebki, a następni |
| Czas dostawy: | 7-25 dni roboczych, Do negocjacji |
| Zasady płatności: | T/T, Western Union |
| Możliwość Supply: | 500000 sztuk / sztuk na miesiąc |
| Nazwa produktu: | Pojemnościowa klawiatura membranowa Przełącznik pojemnościowy z oknem LCD | Użyty na: | Różne panele sterowania przemysłowego |
|---|---|---|---|
| Zabarwienie: | Kolor Pantone/RAL | Materiał: | Błyszcząca lub matowa powierzchnia PET |
| Tylny klej: | 3M467, 3M468, 3M9080 | Funkcja: | Obwód PET, kopułka metalowa, LED |
| typ przełącznika: | Pojemnościowa nakładka membranowa | Rozmiar: | Dostosowany rozmiar, okrągły |
| High Light: | PET błyszcząca pojemnościowa klawiatura membranowa,okno LCD pojemnościowa klawiatura membranowa,pojemnościowy przełącznik dotykowy 3M468 |
||

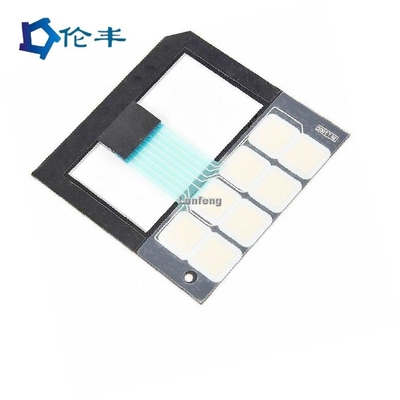

Pojemnościowa klawiatura membranowa Przełącznik pojemnościowy z oknem LCD
Pojemnościowa klawiatura membranowa składa się z jednego lub więcej przycisków pojemnościowych.Pojemnościowe przyciski dotykowe/czujniki mogą być wydrukowane na folii poliestrowej za pomocą przewodzącego atramentu lub mogą być miedzianymi podkładkami na PCB.Te czujniki są podłączone do układu scalonego.Po naciśnięciu przycisku układ scalony mierzy wzrost pojemności i wyzwala odpowiedź.
Główną zaletą pojemnościowych manipulatorów dotykowych jest brak mechanicznych części ruchomych, które z czasem ulegną zużyciu.Te czujniki pojemnościowe są umieszczane pod dowolnym nieprzewodzącym materiałem nakładki, takim jak akryl AR-1, gruby poliester i twardy poliwęglan oraz plastik ABS, dzięki czemu są praktycznie niezniszczalne.Konstrukcja ta jest również bardzo łatwa w czyszczeniu, co czyni ją dobrym wyborem do zastosowań medycznych.
Nasza przewaga:
Koncentrujemy się na przełączniku membranowym i powiązanych elementach.
Silne możliwości badawczo-rozwojowe
Stabilna jakość
Konkurencyjna cena
Krótki czas realizacji próbek i produkcji masowej
Dostępny cały projekt rozwiązania
Aplikacje:
* sprzęt AGD i urządzenie
* Systemy ochrony bezpieczeństwa z kodem szyfrowym
* Różne panele sterowania przemysłowego
* elektronika użytkowa i przedmiot 3C
* System i urządzenie medyczne do terapii
* Różne automatyczne klawiatury sterujące maszyną
* Sprzęt telekomunikacyjny
* Wyposażenie medyczne
* Sprzęt przemysłowy
* Wyposażenie domu
* Pilot zdalnego sterowania
* Układ sterowania
| Przedmiotów | Srebrny obwód drukowany | Obwód FPC z wytrawionym miedzią |
| Materiał | PET (Poliester) | Miedź |
| Konduktor | Drukowane srebro | Miedź |
| Kontakt z palcami | Srebro i węgiel | Pozłacany |
| Podkładki przycisków kontaktowych | Srebro | Pozłacany |
| Życie i niezawodność | normalna | dobry |
| Stabilność | normalna | dobry |
| Opór | niski | Bardzo niski |
| Koszt | niski | wysoki |
| Czas realizacji | 2-3 dni | 7-10 dni |
| Poziom | 0,5 mm (nie sugerowane), 1,0 mm, 1,27 mm, 2,54 mm | 0,5 mm, 1,0 mm, 1,27 mm, 2,54 mm |
|
1. Właściwości elektryczne |
Przełącznik membranowy |
||
|
Poziom elektryczny: |
35V(DC), 100mA,1W |
||
|
Odporność na kontakt: |
10Ω~500Ω |
||
|
Rezystancja izolacji: |
100MΩ/100V |
||
|
Dielektryki Rezystancja napięciowa: |
250VRms (50~60Hz 1min) |
||
|
Czas rozmowy: |
≤ 5ms |
||
|
Dożywotni: |
Typ płaski ≥ 5 000 000;Typ dotykowy ≥ 1 000 000 |
||
|
Składanie ogona: |
R>1,180 |
||
|
|
|
||
|
2. Właściwości mechaniczne |
|
||
|
Siła operacyjna: |
Typ płaski 57~284g (2~10 uncji);Typ dotykowy 170~397g (6~14oz) |
||
|
Skok przełącznika: |
Typ płaski 0,1 ~ 0,5 mm;Typ dotykowy 0,6 ~ 1,5 mm |
||
|
|
|
||
|
3. Warunki środowiskowe i przechowywania |
|
||
|
Operacja Temperatura: |
-40°C ~ +80°C |
||
|
Temperatura przechowywania: |
-40°C ~ +80°C |
||
|
Wilgotność: |
40°C, 90%~95%, 240 godzin |
Często zadawane pytania:
P1: Czy jesteś fabryką lub firmą handlową?
Odp .: Lunfeng jest producentem/fabryką przełączników membranowych/nakładek graficznych.Specjalizujemy się w memrbane switch od 26 lat.
P2: Czy mój plik przełącznika jest bezpieczny, jeśli wyślę go do produkcji?
Odp .: Szanujemy autorytet klienta i nigdy nie wyprodukujemy przełącznika membranowego / nakładki graficznej dla kogoś innego bez
Twoje pozwolenie.Umowa NDA jest akceptowalna.
P3: Czy można skopiować próbki przełącznika membranowego/nakładki graficznej bez pliku?
Odp .: Tak, możemy sklonować przełącznik membranowy / nakładkę graficzną zgodnie z twoimi próbkami.
P4: Jaką płatność akceptujesz?
Odp.: TT/Western Union.
P5: Jaki jest twój sposób wysyłki?
Odp .: 1. Posiadamy własnego spedytora do wysyłki towarów przez DHL, UPS, FEDEX, TNT, EMS.
2. Jeśli posiadasz własnego spedytora, możemy z nim współpracować.
P6: A co z MOQ?
Odp .: 1 szt, ale zwykle 5 szt. próbek do przełącznika membranowego, 10 szt. do nakładki membranowej.
P7: Jaki jest twój główny rynek?
Odp .: Europa, USA, Brazylia, Rosja, Turcja, Iran, Austrialia, Singapur...
