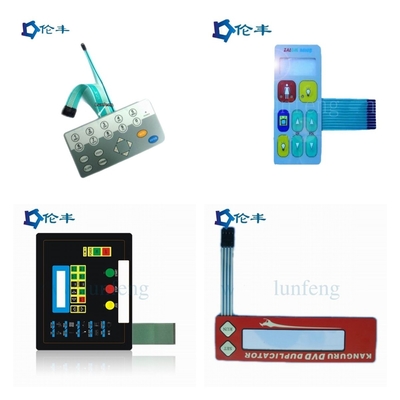

Metalowa membrana kopułkowa Nakładka graficzna Obwód ekranujący Matowa nakładka na panel przedni PET

Nazwa marki:	Lunfeng
Numer modelu:	MSO017
MOQ:	1 kawałek
Cena £:	negotiable
Warunki płatności:	T/T, Western Union
Zdolność do zaopatrzenia:	500000 sztuk / sztuk na miesiąc

Szczegółowe informacje

Opis produktu

Szczegółowe informacje

Miejsce pochodzenia:

Shenzhen, Chiny

Orzecznictwo:

ISO9001:2015

Nazwa produktu:

Nakładka przełącznika membranowego z metalową kopułą i obwodem ekranującym

Użyty na:

urządzenia domowe i urządzenia, różne panele sterowania przemysłowego

Kolor:

Kolor Pantone/RAL, czerwony, niebieski, żółty, zielony

Kluczowy materiał:

PET matowy V200

Tylny klej:

3M468

Funkcja:

metalowe kopułki, niebieskie i żółte diody LED

Rozmiar:

Niestandardowy rozmiar

Orzecznictwo:

RoHS

Rodzaj:

Spełnij wymagania klienta, klawiatura z membraną dotykową

Grubość:

Dopuszczalne specjalne wymagania, 0,1-10 mm

Szczegóły pakowania:

First put into a polybag, then paked into a carton. Najpierw włożyć do torebki, a następni

Możliwość Supply:

500000 sztuk / sztuk na miesiąc

Podkreślić:

nakładka graficzna membrany metalowej kopuły
,
nakładka graficzna membrany obwodu ekranującego
,
matowa nakładka na panel przedni PET

Opis produktu

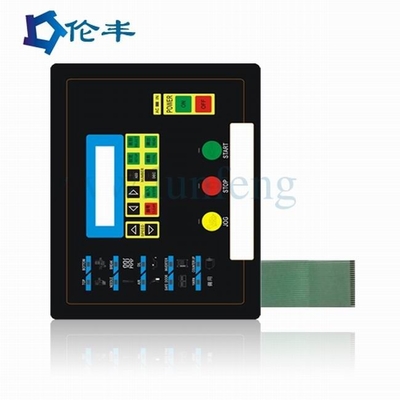

Nakładka przełącznika membranowego z metalową kopułą i obwodem ekranującym

Funkcja:
1. Klawiatura membranowa z okienkami LED
2. Klawiatura membranowa z osłoną
3. Klawiatura membranowa z oknem LCD
4. Materiały nakładkowe: Autotyp poliester
5. Tylny klej: 3M 467MP, 3M 468MP itp.
6. Standardowe tolerancje: +/- 0,10 cala.
7. Dopasowanie koloru: system dopasowywania kolorów Pantone i RAL.
8. Układ ogona, pinów i obwodu: Z zastrzeżeniem szczegółowych życzeń klienta.
9. Cena jednostkowa: do negocjacji
10. Materiały: teksturowany PC, błyszczący PC z matowym wykończeniem, autotyp PET i PVC
11. Okna LED: przezroczyste lub półprzezroczyste we wszystkich kolorach
12. Tłoczone klawisze: kopuła i obręcz z tworzywa sztucznego
13. Metalowa kopuła: marka nicomatic i innovan, niklowana i pozłacana
14. Ogon: z mylarem i UV
15. Złącze: Nicomatic, fci, molex i zif

Nasza przewaga:

Koncentrujemy się na przełączniku membranowym i powiązanych elementach.
Silne możliwości badawczo-rozwojowe
Stabilna jakość
Konkurencyjna cena
Krótki czas realizacji próbek i produkcji masowej
Dostępny cały projekt rozwiązania

Aplikacje:

* sprzęt AGD i urządzenie
* Systemy ochrony bezpieczeństwa z kodem szyfrowym
* Różne panele sterowania przemysłowego
* elektronika użytkowa i przedmiot 3C
* System i urządzenie medyczne do terapii
Różne automatyczne klawiatury sterujące maszyną

Przedmiotów Srebrny obwód drukowany Obwód FPC z wytrawionym miedzią
Materiał PET (Poliester) Miedź
Konduktor Drukowane srebro Miedź
Kontakt z palcami Srebro i węgiel Pozłacany
Podkładki przycisków kontaktowych Srebro Pozłacany
Życie i niezawodność normalna dobry
Stabilność normalna dobry
Opór niski Bardzo niski
Koszt niski wysoki
Czas realizacji 2-3 dni 7-10 dni
Poziom 0,5 mm (nie sugerowane), 1,0 mm, 1,27 mm, 2,54 mm 0,5 mm, 1,0 mm, 1,27 mm, 2,54 mm

1. Właściwości elektryczne
Przełącznik membranowy
Poziom elektryczny:
35V(DC), 100mA,1W
Odporność na kontakt:
10Ω~500Ω
Rezystancja izolacji:
100MΩ/100V
Dielektryki Rezystancja napięciowa:
250VRms (50~60Hz 1min)
Czas rozmowy:
≤ 5ms
Dożywotni:
Typ płaski ≥ 5 000 000;Typ dotykowy ≥ 1 000 000
Składanie ogona:
R>1,180

2. Właściwości mechaniczne

Siła operacyjna:
Typ płaski 57~284g (2~10 uncji);Typ dotykowy 170~397g (6~14oz)
Skok przełącznika:
Typ płaski 0,1 ~ 0,5 mm;Typ dotykowy 0,6 ~ 1,5 mm

3. Warunki środowiskowe i przechowywania

Operacja Temperatura:
-40°C ~ +80°C
Temperatura przechowywania:
-40°C ~ +80°C
Wilgotność:
40°C, 90%~95%, 240 godzin

Często zadawane pytania:

P1: Czy jesteś fabryką lub firmą handlową?
Odp .: Lunfeng jest producentem/fabryką przełączników membranowych/nakładek graficznych.Specjalizujemy się w memrbane switch od 26 lat.
P2: Czy mój plik przełącznika jest bezpieczny, jeśli wyślę go do produkcji?
Odp .: Szanujemy autorytet projektowy klienta i nigdy nie wyprodukujemy przełącznika membranowego / nakładki graficznej dla kogoś innego bez
Twoje pozwolenie.Umowa NDA jest akceptowalna.
P3: Czy można skopiować próbki przełącznika membranowego/nakładki graficznej bez pliku?
Odp .: Tak, możemy sklonować przełącznik membranowy / nakładkę graficzną zgodnie z twoimi próbkami.
P4: Jaką płatność akceptujesz?
Odp.: TT/Western Union.
P5: Jaki jest twój sposób wysyłki?
Odp .: 1. Posiadamy własnego spedytora do wysyłki towarów przez DHL, UPS, FEDEX, TNT, EMS.
2. Jeśli posiadasz własnego spedytora, możemy z nim współpracować.
P6: A co z MOQ?
Odp .: 1 szt, ale zwykle 5 szt. próbek dla przełącznika membranowego, 10 szt. dla nakładki membranowej.

P7: Jaki jest twój główny rynek?
Odp .: Europa, USA, Brazylia, Rosja, Turcja, Iran, Austrialia, Singapur...

Znaków:
Przycisk kopułkowy 3M467

nakładka przełącznika membranowego 3M467

nakładka przełącznika membranowego w kolorze RAL
