| Miejsce pochodzenia: | Shenzhen, Chiny |
|---|---|
| Nazwa handlowa: | Lunfeng |
| Orzecznictwo: | ISO9001:2015 |
| Numer modelu: | BMS-029 |
| Minimalne zamówienie: | 1 kawałek |
| Cena: | Negotiable |
| Szczegóły pakowania: | <i>First put into a polybag, then paked into a carton.</i> <b>Najpierw włożyć do torebki, a następni |
| Czas dostawy: | 7-25 dni roboczych, Do negocjacji |
| Zasady płatności: | T/T, Western Union |
| Możliwość Supply: | 500000 sztuk / sztuk na miesiąc |
| Nazwa produktu: | Membranowy przełącznik podświetlenia z funkcją LGF i okienkiem LCD | Użyty na: | Różne automatyczne klawiatury sterujące maszyną |
|---|---|---|---|
| Kolor: | Kolor Pantone lub RAL, zielony, żółty, czerwony, biały, czarny | Kluczowy materiał: | PET F150 |
| Tylny klej: | 3M 467 3M 468 | Funkcja: | metalowe kopułki, okienko LCD |
| Materiał: | poliester | Rozmiar: | Dostosowany rozmiar, niestandardowy rozmiar |
| Kabel: | niestandardowa długość kabla, elastyczny | ||
| High Light: | poliestrowy przełącznik membranowy podświetlenia,przełącznik membranowy podświetlenia LCD,klawiatura przełącznika membranowego 3M 468 |
||

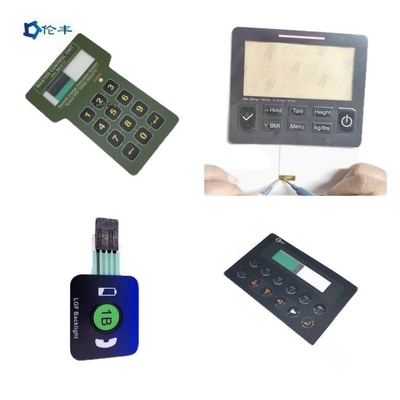

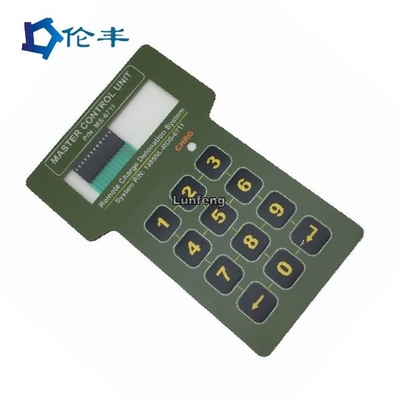

Membranowy przełącznik podświetlenia z funkcją LGF i okienkiem LCD
Praca z technologią folii światłowodowej
Grubość cienkiej folii światłowodowej waha się od 0,005 do 0,020”.Warstwa ma wbudowane mikrokropki.Kropki te są wciskane w obszary, które mają rozjaśnić się po doprowadzeniu zasilania.Ten konkretny obszar jest określany jako obszar zobrazowany.
Aby umieścić diody LED widoku z boku we właściwym miejscu, producenci zwykle wykonują wycięcia w folii.Dioda LED widoku z boku generuje promienie świetlne.Promienie te przemieszczają się przez folię i trafiają w mikropunkty.Kiedy stykają się z mikrokropkami, są załamywane w górę w kierunku powierzchni nakładki.W ten sposób zapewnia równomierność efektu podświetlenia.Coś, czego chce każdy użytkownik przełącznika membranowego LGF.
Zaawansowane rozwiązania podświetlenia dla interakcji człowiek-maszyna
Projektowanie interakcji człowiek-maszyna wymaga wyrafinowanych i inteligentnych rozwiązań oświetleniowych.Dlatego w dużym stopniu zależą od technologii Light Guide Film, aby uzyskać skuteczne i wydajne wyniki.Po przełączniku membranowym LGF oferuje zaawansowane funkcje wymagane przez tego typu technologię.
Możliwe jest nałożenie tej cienkiej warstwy na przestrzenie i metalowe kopuły, aby zapewnić równomierne podświetlenie każdej części nakładki produktu.Co więcej, warstwy nie zwiększają grubości Twojego produktu.
Powodem jest to, że warstwa na ogół ma 0,010 cala lub cieńsza.Możesz zastosować warstwę LGF o grubości zaledwie 0,005 cala.Pamiętaj, że technologia jest skuteczna, gdy chcesz podświetlić swój produkt za pomocą dyskretnych diod LED, ponieważ wykorzystuje mniej diod LED.
Po prostu nie możemy zaprzeczyć, że ta technologia jest doskonałym wyborem dla wszystkich opcji podświetlenia.Wymaga mniejszej liczby diod LED, co skutkuje ograniczonym zużyciem energii i zajmuje mniej miejsca.Będziesz mieć wystarczająco dużo miejsca na warstwie obwodów, aby włączyć inne komponenty.
Przełącznik membranowy z LGF:
1. LGF jest cieńszą konstrukcją, bez ograniczenia grubości urządzeń.
2. LGF ma ograniczony wpływ na wrażenia dotykowe przycisków.
3. LGF może zapewnić równomierne podświetlenie na większych i małych obszarach.
4. Niezawodność i długa żywotność, niski koszt
Wydajne zużycie energii i praca na niższym napięciu
5. Kolory: biały, niebieski, czerwony, zielony to powszechny wybór.
Nasza przewaga:
Koncentrujemy się na przełączniku membranowym i powiązanych elementach.
Silne możliwości badawczo-rozwojowe
Stabilna jakość
Konkurencyjna cena
Krótki czas realizacji próbek i produkcji masowej
Dostępny cały projekt rozwiązania
Aplikacje:
* sprzęt AGD i urządzenie
* Systemy ochrony bezpieczeństwa z kodem szyfrowym
* Różne panele sterowania przemysłowego
* elektronika użytkowa i przedmiot 3C
* System i urządzenie medyczne do terapii
Różne automatyczne klawiatury sterujące maszyną
| Przedmiotów | Srebrny obwód drukowany | Obwód FPC z wytrawionym miedzią |
| Materiał | PET (Poliester) | Miedź |
| Konduktor | Drukowane srebro | Miedź |
| Kontakt z palcami | Srebro i węgiel | Pozłacany |
| Podkładki przycisków kontaktowych | Srebro | Pozłacany |
| Życie i niezawodność | normalna | dobry |
| Stabilność | normalna | dobry |
| Opór | niski | Bardzo niski |
| Koszt | niski | wysoki |
| Czas realizacji | 2-3 dni | 7-10 dni |
| Poziom | 0,5 mm (nie sugerowane), 1,0 mm, 1,27 mm, 2,54 mm | 0,5 mm, 1,0 mm, 1,27 mm, 2,54 mm |
|
1. Właściwości elektryczne |
Przełącznik membranowy |
||
|
Poziom elektryczny: |
35V(DC), 100mA,1W |
||
|
Odporność na kontakt: |
10Ω~500Ω |
||
|
Rezystancja izolacji: |
100MΩ/100V |
||
|
Dielektryki Rezystancja napięciowa: |
250VRms (50~60Hz 1min) |
||
|
Czas rozmowy: |
≤ 5ms |
||
|
Dożywotni: |
Typ płaski ≥ 5 000 000;Typ dotykowy ≥ 1 000 000 |
||
|
Składanie ogona: |
R>1,180 |
||
|
|
|
||
|
2. Właściwości mechaniczne |
|
||
|
Siła operacyjna: |
Typ płaski 57~284g (2~10 uncji);Typ dotykowy 170~397g (6~14oz) |
||
|
Skok przełącznika: |
Typ płaski 0,1 ~ 0,5 mm;Typ dotykowy 0,6 ~ 1,5 mm |
||
|
|
|
||
|
3. Warunki środowiskowe i przechowywania |
|
||
|
Operacja Temperatura: |
-40°C ~ +80°C |
||
|
Temperatura przechowywania: |
-40°C ~ +80°C |
||
|
Wilgotność: |
40°C, 90%~95%, 240 godzin |
Często zadawane pytania:
P1: Czy jesteś fabryką lub firmą handlową?
Odp .: Lunfeng jest producentem/fabryką przełączników membranowych/nakładek graficznych.Specjalizujemy się w memrbane switch od 26 lat.
P2: Czy mój plik przełącznika jest bezpieczny, jeśli wyślę go do produkcji?
Odp .: Szanujemy autorytet projektowy klienta i nigdy nie wyprodukujemy przełącznika membranowego / nakładki graficznej dla kogoś innego bez
Twoje pozwolenie.Umowa NDA jest akceptowalna.
P3: Czy można skopiować próbki przełącznika membranowego/nakładki graficznej bez pliku?
Odp .: Tak, możemy sklonować przełącznik membranowy / nakładkę graficzną zgodnie z twoimi próbkami.
P4: Jaką płatność akceptujesz?
Odp.: TT/Western Union.
P5: Jaki jest twój sposób wysyłki?
Odp .: 1. Posiadamy własnego spedytora do wysyłki towarów przez DHL, UPS, FEDEX, TNT, EMS.
2. Jeśli posiadasz własnego spedytora, możemy z nim współpracować.
P6: A co z MOQ?
Odp .: 1 szt, ale zwykle 5 szt. próbek dla przełącznika membranowego, 10 szt. dla nakładki membranowej.
P7: Jaki jest twój główny rynek?
Odp .: Europa, USA, Brazylia, Rosja, Turcja, Iran, Austrialia, Singapur...
