| Miejsce pochodzenia: | Shenzhen, Chiny |
|---|---|
| Nazwa handlowa: | Lunfeng |
| Orzecznictwo: | ISO9001:2015 |
| Numer modelu: | FPCMS-002 |
| Minimalne zamówienie: | 1 kawałek |
| Cena: | Negotiable |
| Szczegóły pakowania: | <i>First put into a polybag, then paked into a carton.</i> <b>Najpierw włożyć do torebki, a następni |
| Czas dostawy: | 7-25 dni roboczych, Do negocjacji |
| Zasady płatności: | T/T, Western Union |
| Możliwość Supply: | 500000 sztuk / sztuk na miesiąc |
| Nazwa produktu: | klawiatura dotykowa elastyczny przełącznik membranowy FPC z wytłoczonym przyciskiem i diodami LED | Użyty na: | Sterowanie przemysłowe |
|---|---|---|---|
| Kolor: | Kolor Pantone lub RAL, szary, czarny | Kluczowy materiał: | PET EBG180 błyszczący |
| Tylny klej: | 3M468 | Funkcja: | metalowe kopuły, diody LED |
| Okrążenie: | elastyczny FPC | Kolor diody: | Biały / zielony / czerwony / dostosowany |
| High Light: | szary przełącznik membranowy FPC,diody LED przełącznik membranowy FPC,klawiatura z wytłoczonym przyciskiem dotykowym |
||

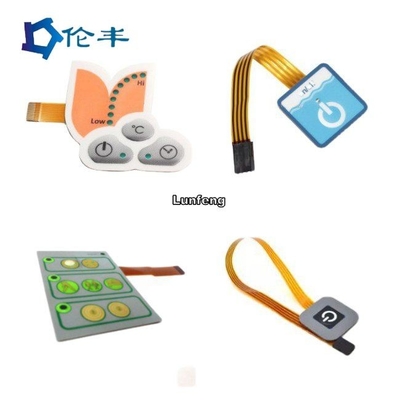

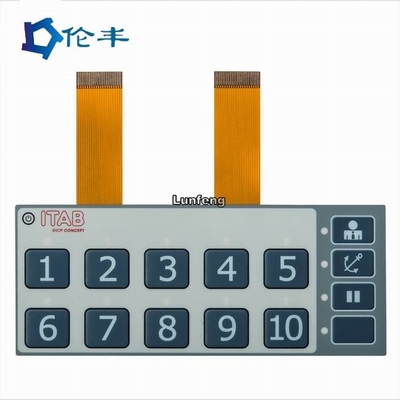

klawiatura dotykowa elastyczny przełącznik membranowy FPC z wytłoczonym przyciskiem i diodami LED
Zwykle, jeśli przełączniki membranowe wymagają zmontowania wielu diod LED, sugerujemy użycie obwodu FPC, który może uzyskać bardziej stabilną jakość lutowania diod LED.Do normalnego zastosowania wystarczy obwód PET, który jest bardziej ekonomiczny.Dodatkowo, jeśli raster przewodnika wynosi 0.5mm, chociaż możemy go również wydrukować, ale nadal sugerujemy stosowanie obwodu FPC.Z tego powodu podziałka 0,5 mm jest za mała i łatwo o problem zwarcia.
W przypadku przełączników membranowych z obwodami sztywnymi obwód jest sztywną płytką drukowaną.Materiałem sztywnej płytki drukowanej jest zwykle FR4 i miedź.W przypadku tego typu przełącznika membranowego złącze zwykle jest złączem SMD (czasami może być również złączem prostym).W przypadku niektórych aplikacji, które wymagają bardzo dużej wytrzymałości, użyj przełącznika membranowego obwodu drukowanego.
| Przedmiotów | Srebrny obwód drukowany | Obwód FPC z wytrawionym miedzią |
| Materiał | PET (Poliester) | Miedź |
| Konduktor | Drukowane srebro | Miedź |
| Kontakt z palcami | Srebro i węgiel | Pozłacany |
| Podkładki przycisków kontaktowych | Srebro | Pozłacany |
| Życie i niezawodność | normalna | dobry |
| Stabilność | normalna | dobry |
| Opór | niski | Bardzo niski |
| Koszt | niski | wysoki |
| Czas realizacji | 2-3 dni | 7-10 dni |
| Poziom | 0,5 mm (nie sugerowane), 1,0 mm, 1,27 mm, 2,54 mm | 0,5 mm, 1,0 mm, 1,27 mm, 2,54 mm |
Nasza przewaga:
Koncentrujemy się na przełączniku membranowym i powiązanych elementach.
Silne możliwości badawczo-rozwojowe
Stabilna jakość
Konkurencyjna cena
Krótki czas realizacji próbek i produkcji masowej
Dostępny cały projekt rozwiązania
Aplikacje:
* sprzęt AGD i urządzenie
* Systemy ochrony bezpieczeństwa z kodem szyfrowym
* Różne panele sterowania przemysłowego
* elektronika użytkowa i przedmiot 3C
* System i urządzenie medyczne do terapii
Różne automatyczne klawiatury sterujące maszyną
1. Właściwości elektryczne | Przełącznik membranowy | ||
Poziom elektryczny: | 35V(DC), 100mA,1W | ||
Odporność na kontakt: | 10Ω~500Ω | ||
Rezystancja izolacji: | 100MΩ/100V | ||
Dielektryki Rezystancja napięciowa: | 250VRms (50~60Hz 1min) | ||
Czas rozmowy: | ≤ 5ms | ||
Dożywotni: | Typ płaski ≥ 5 000 000;Typ dotykowy ≥ 1 000 000 | ||
Składanie ogona: | R>1,180 | ||
|
| ||
2. Właściwości mechaniczne |
| ||
Siła operacyjna: | Typ płaski 57~284g (2~10 uncji);Typ dotykowy 170~397g (6~14oz) | ||
Skok przełącznika: | Typ płaski 0,1 ~ 0,5 mm;Typ dotykowy 0,6 ~ 1,5 mm | ||
|
| ||
3. Warunki środowiskowe i przechowywania |
| ||
Operacja Temperatura: | -40°C ~ +80°C | ||
Temperatura przechowywania: | -40°C ~ +80°C | ||
Wilgotność: | 40°C, 90%~95%, 240 godzin |
Często zadawane pytania:
P1: Czy jesteś fabryką lub firmą handlową?
Odp .: Lunfeng jest producentem/fabryką przełączników membranowych/nakładek graficznych.Specjalizujemy się w memrbane switch od 26 lat.
P2: Czy mój plik przełącznika jest bezpieczny, jeśli wyślę go do produkcji?
Odp .: Szanujemy autorytet projektowy klienta i nigdy nie wyprodukujemy przełącznika membranowego / nakładki graficznej dla kogoś innego bez
Twoje pozwolenie.Umowa NDA jest akceptowalna.
P3: Czy można skopiować próbki przełącznika membranowego/nakładki graficznej bez pliku?
Odp .: Tak, możemy sklonować przełącznik membranowy / nakładkę graficzną zgodnie z twoimi próbkami.
P4: Jaką płatność akceptujesz?
Odp.: TT/Western Union.
P5: Jaki jest twój sposób wysyłki?
Odp .: 1. Posiadamy własnego spedytora do wysyłki towarów przez DHL, UPS, FEDEX, TNT, EMS.
2. Jeśli posiadasz własnego spedytora, możemy z nim współpracować.
P6: A co z MOQ?
Odp .: 1 szt, ale zwykle 5 szt. próbek dla przełącznika membranowego, 10 szt. dla nakładki membranowej.
P7: Jaki jest twój główny rynek?
Odp .: Europa, USA, Brazylia, Rosja, Turcja, Iran, Austrialia, Singapur...
