| Miejsce pochodzenia: | Shenzhen, Chiny |
|---|---|
| Nazwa handlowa: | Lunfeng |
| Orzecznictwo: | ISO9001:2015 |
| Numer modelu: | FPC010 |
| Minimalne zamówienie: | 1 kawałek |
| Szczegóły pakowania: | <i>First put into a polybag, then paked into a carton.</i> <b>Najpierw włożyć do torebki, a następni |
| Czas dostawy: | 7-25 dni roboczych, Do negocjacji |
| Zasady płatności: | T/T, Western Union |
| Możliwość Supply: | 500000 sztuk / sztuk na miesiąc |

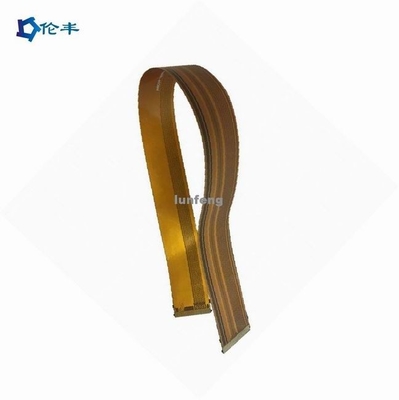

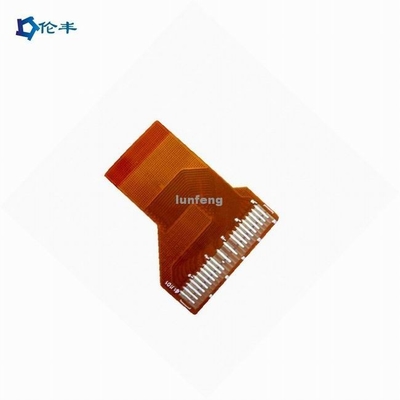

| Nazwa: | Elastyczna elastyczna płytka drukowana FPC Elastyczna płytka drukowana PI z tylnym klejem | Podanie: | Elektronika użytkowa, Produkt elektroniczny |
|---|---|---|---|
| Materiał:: | Polimild, PI | Grubość miedzi:: | 0,4-2mil (10-50um), |
| Grubość płyty:: | 0,2-6 mm | Rozmiar: | Dostosowany rozmiar |
| Wykończenie powierzchni:: | HASL/ OSP/ Ag/ ENIG/ ENEPIG/ Immersion silver/Tin | Maska lutownicza: | Żółta folia PI |
| Przedmiot: | OEM | Zarys profilu: | Wykrawanie / cięcie laserowe / wiercenie |
| Grubość miedzi: | 1/2 uncji 1 uncji 2 uncji 3 uncji,1 uncji / 1/2 uncji/ 1/3 uncji | ||
| High Light: | Sztywna elastyczna płytka drukowana PI,sztywna elastyczna płytka drukowana 1OZ,sztywna elastyczna płytka z żółtej folii PI |
||
Zalety elastycznych obwodów drukowanych
Wydajność długoterminowa
Doskonałe właściwości elastycznych płytek drukowanych zapewniają im trwałość i długotrwałą wydajność.Charakterystyki niskiej ciągliwości i masy zawarte w tych płytach pozwalają im przezwyciężyć wpływ wibracji, co daje im tym samym zdolność do poprawy wydajności.Zdolność elektroniki do zachowania trwałości przez długi czas jest ogromną zaletą dla użytkowników.Jak dobrze wiecie, elektronika jest dziś powszechna w gospodarstwach domowych, dlatego ich zdolność do utrzymania dobrej kondycji przez długi czas jest wartością dodaną.
Redukcja kosztów
Zdolność dowolnego urządzenia lub materiału do obniżenia kosztów PCB w porównaniu z innymi daje mu dodatkową zaletę.Biorąc pod uwagę, że elastyczne obwody drukowane mogą zmieścić się na małej przestrzeni, znacznie obniżają koszt montażu elastycznego obwodu drukowanego.W tym samym duchu skracają czas przeróbek, czas testowania i odrzuty, co przekłada się na oszczędność kosztów.
Możliwość użytkowania w wysokich temperaturach
Materiał poliamidowy w tych płytkach drukowanych jest odporny na wysokie temperatury, a także na materiały takie jak kwasy i oleje.Elastyczne płytki drukowane mogą wytrzymać temperatury do 400 stopni Celsjusza, co czyni je niezawodną opcją do zastosowań wysokotemperaturowych.
|
Specyfikacja kabla FPC (elastyczny obwód drukowany)
|
|
| Warstwa | 1-6 warstw |
| Rozmiar FPC (maks. / min) | Min.: 10x45mm Maks.: 250x1200mm |
| Grubość | 0,050 mm—0,2 mm |
| Średnica otworu przelotowego (maks.) | 6,5 mm |
| Rozmiar otworu przelotowego (min) | 0,2 mm |
| Tolerancja otworu przelotowego | ±0,025mm |
| Grubość miedzi otworu | Min8 μm Maks. 38 μm |
| Minimalna szerokość linii/spacja | 0,04/0,04 mm |
| Tolerancja trawienia | ±20% |
| Dokładność wzoru na otworze | ±2mil |
| Rozmiar wykrawania (maks.) | φ3,175 mm |
| Rozmiar wykrawania (min) | φ2.0mm |
| Grubość otworu wykrawania (maks.) | 0,2 mm |
| Tolerancja farb termoutwardzalnych | ± 0,2 mm |
| Zielony olej (Min) | 0.1mm |
| Podkładka lutownicza (min) | 8 mil * 8 mil |
| Odległość padu lutowniczego (Min) | 8 mil |
| tolerancja (Min) | ± 0,1 mm |
| Dostępny materiał laminatów | Pl.ZWIERZĘ DOMOWE.FR4-Pl |
| Grubość folii miedzianej |
12um, 18um, 35um, 70um
|
Często zadawane pytania:
P1: Czy jesteś fabryką lub firmą handlową?
O: Lunfeng jest producentem/fabryką.Specjalizujemy się w przełącznikach memrbane od 26 lat, panelu dotykowym od 10 lat.
P2: Czy mój plik przełącznika jest bezpieczny, jeśli wyślę go do produkcji?
Odp .: Szanujemy autorytet klienta i nigdy nie wyprodukujemy panelu dotykowego dla kogoś innego
Twoje pozwolenie.Umowa NDA jest akceptowalna.
P3: Czy można skopiować próbki przełącznika membranowego/nakładki graficznej/pojemnościowego lub rezystancyjnego panelu dotykowego bez pliku?
Odp .: Tak, możemy sklonować przełącznik membranowy / nakładkę graficzną / panel dotykowy zgodnie z twoimi próbkami.
P4: Jaką płatność akceptujesz?
Odp.: TT/Western Union.
P5: Jaki jest twój sposób wysyłki?
Odp .: 1. Posiadamy własnego spedytora do wysyłki towarów przez DHL, UPS, FEDEX, TNT, EMS.
2. Jeśli posiadasz własnego spedytora, możemy z nim współpracować.
P6: A co z MOQ?
Odp .: NIE MOQ.
P7: Jaki jest twój główny rynek?
Odp .: Europa, USA, Brazylia, Rosja, Turcja, Iran, Austrialia, Singapur...
