| Miejsce pochodzenia: | Shenzhen, Chiny |
|---|---|
| Nazwa handlowa: | Lunfeng |
| Orzecznictwo: | ISO9001:2015 |
| Numer modelu: | FPC004 |
| Minimalne zamówienie: | 1 kawałek |
| Szczegóły pakowania: | <i>First put into a polybag, then paked into a carton.</i> <b>Najpierw włożyć do torebki, a następni |
| Czas dostawy: | 7-25 dni roboczych, Do negocjacji |
| Zasady płatności: | T/T, Western Union |
| Możliwość Supply: | 500000 sztuk / sztuk na miesiąc |
| Nazwa: | Elastyczna płytka drukowana FPC Elastyczny obwód PCB | Podanie: | Sprzęt medyczny, sprzęt elektroniczny |
|---|---|---|---|
| Materiał:: | Polimild, PI | Grubość miedzi:: | 0,4-2mil (10-50um), |
| Grubość płyty:: | 0,2-6 mm | Rozmiar: | Dostosowany rozmiar |
| <i>Min.</i> <b>Min.</b> <i>Line Spacing:</i> <b>Odstępy między wierszami:</b>: | 0,003'' | Wykończenie powierzchni:: | HASL/ OSP/ Ag/ ENIG/ ENEPIG/ Immersion silver/Tin |
| Przedmiot: | OEM | Kolor: | Żółty |
| Nazwa produktu: | Profesjonalna płytka drukowana FPC Elastyczna płytka drukowana | ||
| High Light: | Elastyczny materiał płytki drukowanej PI,elastyczny materiał płytki drukowanej Polyimild,4-warstwowa elastyczna płytka drukowana 0 |
||

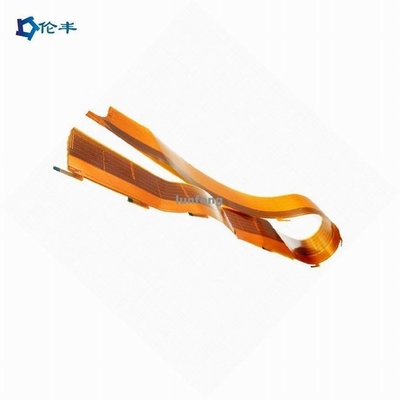

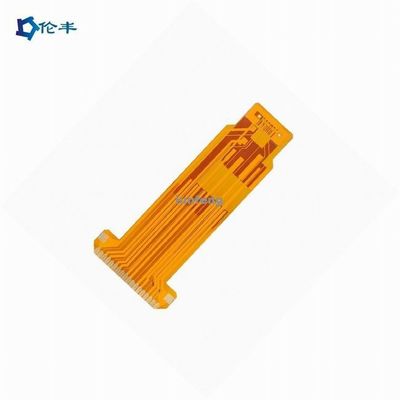

Czym są elastyczne obwody drukowane?
Mówiąc najprościej, elastyczne obwody drukowane to płytki drukowane, które mają zdolność zginania lub skręcania.Z tego stwierdzenia wynika, że wyróżnia je elastyczna konstrukcja.Dlatego inżynierowie elektronicy i projektanci wykorzystują je w aplikacjach wymagających ich właściwości.
Są one również określane jako obwody elastyczne i są najczęściej używane w małych aplikacjach elektronicznych.Ponieważ charakteryzują się zdolnością do zginania, elastyczne obwody drukowane są wykonane z elastycznego podłoża, takiego jak poliimid.
Inną ważną cechą elastycznych obwodów drukowanych jest to, że mają lepsze rozpraszanie ciepła niż płytki obwodów drukowanych.To właśnie ta jakość sprawia, że korzystająca z niej elektronika może długo pozostawać w dobrym stanie.
|
Specyfikacja kabla FPC (elastyczny obwód drukowany)
|
|
| Warstwa | 1-6 warstw |
| Rozmiar FPC (maks. / min) | Min.: 10x45mm Maks.: 250x1200mm |
| Grubość | 0,050 mm—0,2 mm |
| Średnica otworu przelotowego (maks.) | 6,5 mm |
| Rozmiar otworu przelotowego (min) | 0,2 mm |
| Tolerancja otworu przelotowego | ±0,025mm |
| Grubość miedzi otworu | Min8 μm Maks. 38 μm |
| Minimalna szerokość linii/spacja | 0,04/0,04 mm |
| Tolerancja trawienia | ±20% |
| Dokładność wzoru na otworze | ±2mil |
| Rozmiar wykrawania (maks.) | φ3,175 mm |
| Rozmiar wykrawania (min) | φ2.0mm |
| Grubość otworu wykrawania (maks.) | 0,2 mm |
| Tolerancja farb termoutwardzalnych | ± 0,2 mm |
| Zielony olej (Min) | 0.1mm |
| Podkładka lutownicza (min) | 8 mil * 8 mil |
| Odległość padu lutowniczego (Min) | 8 mil |
| tolerancja (Min) | ± 0,1 mm |
| Dostępny materiał laminatów | Pl.ZWIERZĘ DOMOWE.FR4-Pl |
| Grubość folii miedzianej |
12um, 18um, 35um, 70um
|
Często zadawane pytania:
P1: Czy jesteś fabryką lub firmą handlową?
O: Lunfeng jest producentem/fabryką.Specjalizujemy się w przełącznikach memrbane od 26 lat, panelu dotykowym od 10 lat.
P2: Czy mój plik przełącznika jest bezpieczny, jeśli wyślę go do produkcji?
Odp .: Szanujemy autorytet klienta i nigdy nie wyprodukujemy panelu dotykowego dla kogoś innego
Twoje pozwolenie.Umowa NDA jest akceptowalna.
P3: Czy można skopiować próbki przełącznika membranowego/nakładki graficznej/pojemnościowego lub rezystancyjnego panelu dotykowego bez pliku?
Odp .: Tak, możemy sklonować przełącznik membranowy / nakładkę graficzną / panel dotykowy zgodnie z twoimi próbkami.
P4: Jaką płatność akceptujesz?
Odp.: TT/Western Union.
P5: Jaki jest twój sposób wysyłki?
Odp .: 1. Posiadamy własnego spedytora do wysyłki towarów przez DHL, UPS, FEDEX, TNT, EMS.
2. Jeśli posiadasz własnego spedytora, możemy z nim współpracować.
P6: A co z MOQ?
Odp .: NIE MOQ.
P7: Jaki jest twój główny rynek?
Odp .: Europa, USA, Brazylia, Rosja, Turcja, Iran, Austrialia, Singapur...
