Miejsce pochodzenia: | Shenzhen, Chiny |
---|---|
Nazwa handlowa: | Lunfeng |
Orzecznictwo: | ISO9001:2015 |
Numer modelu: | FPC001 |
Minimalne zamówienie: | 1 kawałek |
Szczegóły pakowania: | <i>First put into a polybag, then paked into a carton.</i> <b>Najpierw włożyć do torebki, a następni |
Czas dostawy: | 7-25 dni roboczych, Do negocjacji |
Zasady płatności: | T/T, Western Union |
Możliwość Supply: | 500000 sztuk / sztuk na miesiąc |

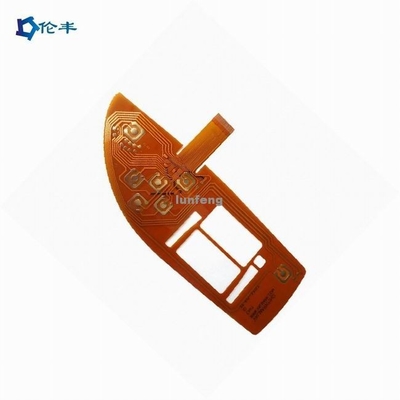

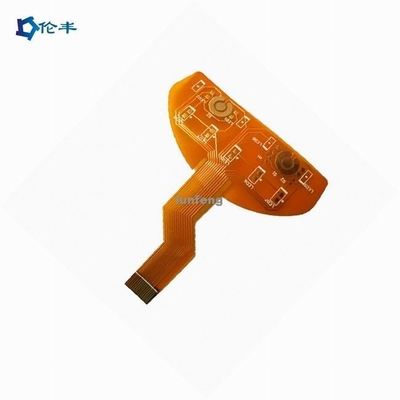

Nazwa: | Elastyczna płytka drukowana FPC Elastyczny kabel FPC do PCB | Podanie: | Sprzęt medyczny, sprzęt elektroniczny |
---|---|---|---|
Materiał bazowy:: | Polimild | Grubość miedzi:: | 0.4-2mil (10-50um) |
Grubość płyty:: | 0,2-6 mm | <i>Min.</i> <b>Min.</b> <i>Hole Size:</i> <b>Rozmiar dziury:</b>: | 0,1 mm (4 mil) dla HDI / 0,15 mm (6 mil) |
<i>Min.</i> <b>Min.</b> <i>Line Width:</i> <b>Szerokość linii:</b>: | 0,075 mm/0,075 mm (3 mil/3 mil) | Rozmiar: | Dostosowany rozmiar |
<i>Min.</i> <b>Min.</b> <i>Line Spacing:</i> <b>Odstępy między wierszami:</b>: | 0,003'' | Wykończenie powierzchni:: | HASL/OSP/Ag/ENIG/ENEPIG/srebro zanurzeniowe/cyna |
High Light: | 6-warstwowa elastyczna płytka drukowana FPC,kabel PCB Elastyczna płytka drukowana FPC,zespół Polyimild flex pcb |
Specyfikacja kabla FPC (elastyczny obwód drukowany)
|
|
Warstwa | 1-6 warstw |
Rozmiar FPC (maks. / min) | Min.: 10x45mm Maks.: 250x1200mm |
Grubość | 0,050 mm—0,2 mm |
Średnica otworu przelotowego (maks.) | 6,5 mm |
Rozmiar otworu przelotowego (min) | 0,2 mm |
Tolerancja otworu przelotowego | ±0,025mm |
Grubość miedzi otworu | Min8μm Max38μm |
Minimalna szerokość linii/spacja | 0,04/0,04 mm |
Tolerancja trawienia | ±20% |
Dokładność wzoru na otworze | ±2mil |
Rozmiar wykrawania (maks.) | φ3,175 mm |
Rozmiar wykrawania (min) | φ2.0mm |
Grubość otworu wykrawania (maks.) | 0,2 mm |
Tolerancja farb termoutwardzalnych | ± 0,2 mm |
Zielony olej (Min) | 0.1mm |
Podkładka lutownicza (min) | 8 mil * 8 mil |
Odległość padu lutowniczego (Min) | 8 mil |
tolerancja (Min) | ± 0,1 mm |
Dostępny materiał laminatów | Pl.ZWIERZĘ DOMOWE.FR4-Pl |
Grubość folii miedzianej |
12um, 18um, 35um, 70um
|
Często zadawane pytania:
P1: Czy jesteś fabryką lub firmą handlową?
O: Lunfeng jest producentem/fabryką.Specjalizujemy się w przełącznikach memrbane od 26 lat, panelu dotykowym od 10 lat.
P2: Czy mój plik przełącznika jest bezpieczny, jeśli wyślę go do produkcji?
Odp .: Szanujemy autorytet klienta i nigdy nie wyprodukujemy panelu dotykowego dla kogoś innego
Twoje pozwolenie.Umowa NDA jest akceptowalna.
P3: Czy można skopiować próbki przełącznika membranowego/nakładki graficznej/pojemnościowego lub rezystancyjnego panelu dotykowego bez pliku?
Odp .: Tak, możemy sklonować przełącznik membranowy / nakładkę graficzną / panel dotykowy zgodnie z twoimi próbkami.
P4: Jaką płatność akceptujesz?
Odp.: TT/Western Union.
P5: Jaki jest twój sposób wysyłki?
Odp .: 1. Posiadamy własnego spedytora do wysyłki towarów przez DHL, UPS, FEDEX, TNT, EMS.
2. Jeśli posiadasz własnego spedytora, możemy z nim współpracować.
P6: A co z MOQ?
Odp .: NIE MOQ.
P7: Jaki jest twój główny rynek?
Odp .: Europa, USA, Brazylia, Rosja, Turcja, Iran, Austrialia, Singapur...
